Erros de Instalação de Sensor de Pressão que Podem Danificar a ECU

O sensor de pressão é um dos componentes mais importantes no sistema eletrônico de um veículo, atuando como um “mensageiro” entre as condições reais de funcionamento do motor e a central de controle. Sua função principal é medir a pressão em pontos estratégicos — como no coletor de admissão, no sistema de combustível, no óleo ou no turbo — e enviar essas informações em forma de sinal elétrico para a ECU (Unidade de Controle Eletrônico). Com base nesses dados, a central ajusta parâmetros fundamentais como a quantidade de combustível injetada, o avanço da ignição e até o funcionamento de sistemas auxiliares, garantindo desempenho, eficiência e segurança.

A ECU, por sua vez, é o “cérebro” eletrônico do veículo. Ela processa, em tempo real, milhares de informações vindas de diversos sensores, interpretando-as para comandar atuadores e otimizar o funcionamento do motor e outros sistemas. Quando o sensor de pressão envia leituras corretas, a ECU consegue trabalhar de forma precisa, equilibrando potência, consumo de combustível e emissões de poluentes. No entanto, quando esses sinais chegam incorretos — seja por falha do próprio sensor ou por erros na instalação —, a unidade de controle pode interpretar dados distorcidos e tomar decisões erradas, comprometendo o desempenho e, em casos mais graves, sofrendo danos irreversíveis.

A instalação inadequada de um sensor de pressão é um problema mais comum do que se imagina e pode ter consequências graves. Conectar fios de forma incorreta, utilizar sensores incompatíveis, aplicar torque excessivo ou insuficiente e até mesmo instalar o componente com o sistema energizado são erros que podem resultar não apenas em leituras imprecisas, mas também em sobrecargas elétricas e curtos-circuitos capazes de queimar circuitos internos da ECU. Como essa unidade é um componente eletrônico sofisticado e de alto custo, qualquer dano representa um prejuízo significativo para o proprietário do veículo.

Por isso, conhecer os erros de instalação mais comuns e entender como preveni-los é essencial, tanto para mecânicos profissionais quanto para entusiastas da mecânica automotiva. Ao longo deste conteúdo, vamos detalhar quais são esses equívocos, explicar como eles afetam o funcionamento do sensor e da ECU, e mostrar as boas práticas que garantem uma instalação segura e eficiente. Dessa forma, você terá informações confiáveis para evitar problemas, prolongar a vida útil dos componentes eletrônicos do seu veículo e evitar gastos desnecessários com reparos.



O Papel do Sensor de Pressão no Funcionamento do Motor

O sensor de pressão desempenha um papel crucial no funcionamento moderno dos motores, especialmente nos veículos equipados com sistemas de gerenciamento eletrônico. Ele atua como um “olho eletrônico” capaz de detectar variações de pressão em pontos estratégicos do motor e transmitir essas informações para a ECU (Unidade de Controle Eletrônico). Sem essas leituras, a central não teria parâmetros confiáveis para ajustar a mistura ar-combustível, o avanço da ignição e outras funções essenciais para o desempenho e eficiência do veículo.

Com a evolução da injeção eletrônica e a crescente necessidade de reduzir emissões, aumentar o rendimento e melhorar a confiabilidade, os sensores de pressão se tornaram indispensáveis. Eles não apenas garantem que o motor opere dentro dos parâmetros ideais, mas também ajudam a identificar falhas, permitindo que o sistema entre em modo de proteção antes que um dano maior ocorra.

Definição de Sensor de Pressão Automotivo

Um sensor de pressão automotivo é um dispositivo eletrônico projetado para medir a pressão de gases ou líquidos em um determinado ponto do sistema do veículo. Essa pressão é convertida em um sinal elétrico — geralmente em forma de tensão ou frequência — que é enviado diretamente para a ECU. Esse sinal, por sua vez, é interpretado pelo software de gerenciamento, que ajusta diferentes variáveis do motor para manter a operação estável e eficiente.

Os sensores de pressão utilizam diferentes tecnologias de detecção, como piezorresistivos, capacitivos e strain gauges (medidores de deformação). Independentemente do princípio físico, a função é sempre a mesma: captar variações de pressão com precisão e transmiti-las para o módulo de controle.



Principais Tipos de Sensores de Pressão no Motor

Embora existam diversos tipos de sensores de pressão em um veículo, os mais comuns no contexto automotivo são:

1. Sensor MAP (Manifold Absolute Pressure)

• Função: Mede a pressão absoluta dentro do coletor de admissão.

• Importância: A ECU utiliza esses dados para calcular a densidade do ar que entra no motor, ajustando a quantidade de combustível injetada.

• Impacto de leituras incorretas: Pode causar mistura rica ou pobre, resultando em perda de potência, aumento no consumo de combustível e emissões elevadas.

2. Sensor de Pressão de Combustível

• Função: Monitora a pressão na linha de combustível, garantindo que ela esteja dentro dos valores ideais para a pulverização correta nos injetores.

• Importância: Mantém a relação ar-combustível estável e evita falhas de combustão.

• Impacto de leituras incorretas: Pode gerar falhas na partida, funcionamento irregular e até superaquecimento dos injetores.

3. Sensor de Pressão de Óleo

• Função: Mede a pressão do óleo de lubrificação do motor.

• Importância: Garante que as peças móveis estejam recebendo lubrificação adequada.

• Impacto de leituras incorretas: Pode provocar alertas falsos no painel ou, em caso de falha real não detectada, levar ao desgaste acelerado e até à fundição do motor.

4. Sensor de Pressão do Turbo (Boost Sensor)

• Função: Detecta a pressão gerada pelo turbocompressor.

• Importância: Permite à ECU controlar a pressão de sobrealimentação e evitar sobrecarga no motor.

• Impacto de leituras incorretas: Pode causar excesso de pressão (risco de quebra) ou baixa pressão (perda de potência).

5. Sensor de Pressão do Sistema EGR

• Função: Monitora a pressão no sistema de recirculação dos gases de escape.

• Importância: Ajuda a controlar a recirculação de gases, reduzindo emissões de NOx.

• Impacto de leituras incorretas: Pode levar a falhas de funcionamento do EGR, aumento da poluição e problemas de dirigibilidade.



Como o Sensor de Pressão Envia Dados para a ECU

O funcionamento do sensor de pressão envolve três etapas principais:

1. Captação da pressão

O sensor está em contato direto com o fluido ou gás cuja pressão será medida. Isso pode ocorrer por meio de um diafragma sensível que se deforma com a variação da pressão.

2. Conversão do sinal físico em sinal elétrico

Essa deformação é convertida em variação elétrica (tensão ou resistência), de acordo com o princípio de funcionamento do sensor. Por exemplo, sensores piezorresistivos alteram sua resistência interna quando sofrem pressão.

3. Transmissão para a ECU

O sinal elétrico é enviado por cabos até a ECU. A central interpreta essa informação de acordo com uma tabela interna (mapa de calibração) e toma decisões, como aumentar ou reduzir a quantidade de combustível injetado, alterar o avanço da ignição ou acionar sistemas auxiliares.

Muitos sensores de pressão trabalham com tensões de saída que variam entre 0,5 V e 4,5 V. Uma tensão mais baixa ou mais alta do que o esperado indica pressão fora do normal ou falha no sensor.



Relação Direta entre Leituras Incorretas e Mau Funcionamento do Motor

Quando o sensor de pressão envia dados errados, toda a lógica de controle da ECU é comprometida. Isso ocorre porque a unidade baseia suas estratégias na premissa de que as leituras recebidas são precisas. Alguns dos problemas que podem ocorrer devido a leituras incorretas incluem:

1. Mistura ar-combustível inadequada

Se o sensor MAP indicar pressão errada no coletor, a ECU pode enriquecer ou empobrecer a mistura de forma incorreta. Uma mistura rica (excesso de combustível) causa aumento de consumo e emissão de poluentes, enquanto uma mistura pobre (falta de combustível) pode gerar superaquecimento e danos internos.

2. Perda de potência

No caso do sensor de pressão do turbo, uma leitura subestimada pode levar a um aumento indevido da pressão de sobrealimentação, enquanto uma leitura superestimada pode reduzir a pressão, afetando diretamente o desempenho do motor.

3. Danos mecânicos

Um sensor de pressão de óleo que envia dados incorretos pode impedir que o motorista ou a ECU detectem uma queda real na pressão de lubrificação. Isso pode resultar em atrito excessivo e desgaste prematuro das peças.

4. Falhas de partida e funcionamento irregular

Sensores de pressão de combustível com leituras imprecisas podem impedir que a ECU ajuste corretamente o tempo de injeção, dificultando a partida do veículo e causando oscilações de marcha lenta.

5. Ativação de modos de emergência

Quando a ECU detecta que os sinais do sensor estão incoerentes, ela pode entrar em modo de segurança (limp mode) para evitar danos, limitando a rotação e a potência do motor.



Importância da Precisão e Integridade dos Sinais

A comunicação entre o sensor de pressão e a ECU é fundamental para o equilíbrio entre desempenho, consumo e emissões. Qualquer interferência — seja por defeito interno do sensor, mau contato nos conectores, danos nos cabos ou instalação inadequada — compromete a confiabilidade das informações.

Por isso, a instalação correta, a utilização de peças compatíveis e a verificação periódica do funcionamento dos sensores são práticas indispensáveis. Com sensores calibrados e em perfeito estado, a ECU pode aplicar a estratégia de controle mais eficiente, garantindo um motor saudável e com operação otimizada.



O que é a ECU e Por Que Ela é Sensível a Falhas de Instalação

A ECU (Unidade de Controle Eletrônico), também conhecida como módulo de injeção ou central eletrônica, é o “cérebro” do sistema automotivo moderno. Ela é responsável por receber informações de diversos sensores distribuídos pelo veículo, processá-las em tempo real e enviar comandos para atuadores que controlam o funcionamento do motor e de outros sistemas. Sem a ECU, um veículo equipado com injeção eletrônica simplesmente não funcionaria, já que toda a lógica de operação depende das decisões tomadas por essa central.

Apesar de ser um componente robusto e projetado para suportar condições adversas — como vibrações, variações de temperatura e umidade —, a ECU é extremamente sensível a falhas de instalação, especialmente quando envolvem sensores críticos como o sensor de pressão. Uma instalação incorreta pode provocar sobrecargas elétricas, curtos-circuitos e envio de dados imprecisos, o que compromete não apenas o desempenho do motor, mas também a integridade do próprio módulo.

A seguir, vamos entender de forma clara e detalhada o que é a ECU, suas principais funções e por que ela é tão vulnerável a erros de instalação de sensores.



Definição Simplificada da ECU

A ECU é, essencialmente, um computador automotivo especializado. No lugar de teclado e tela, ela possui entradas (para receber sinais de sensores) e saídas (para controlar atuadores). Seu “processador” é um microcontrolador de alta velocidade, que executa programas gravados na memória do módulo. Esses programas — conhecidos como mapas de injeção e ignição — contêm instruções precisas sobre como o motor deve se comportar em diferentes condições.

Podemos dividir a ECU em três partes principais:

1. Entradas de dados

   • Recebem sinais de sensores como o de pressão (MAP, pressão de combustível, óleo, turbo), temperatura do ar, posição do acelerador, rotação do motor, entre outros.

   • Esses sinais podem ser analógicos (tensão variável) ou digitais (pulsos ou frequência).

2. Processamento de informações

   • O microcontrolador interpreta os sinais recebidos, comparando-os com os parâmetros armazenados na memória.

   • Com base nessas comparações, a ECU calcula quais ações tomar para manter o funcionamento ideal do motor.

3. Saídas de comando

   • Enviam sinais para atuadores como bicos injetores, bobinas de ignição, válvulas EGR, solenóides de controle de turbo, entre outros.

   • Cada comando é calculado em tempo real, considerando múltiplos fatores simultaneamente.



Principais Funções da ECU no Gerenciamento do Motor

A ECU desempenha dezenas de funções simultaneamente, mas as principais no gerenciamento do motor incluem:

1. Controle da injeção de combustível

A ECU ajusta a quantidade de combustível injetada em cada cilindro, considerando:

• Pressão no coletor (sensor MAP).

• Temperatura do ar admitido.

• Posição da borboleta de aceleração.

• Rotação do motor.
  Esse ajuste garante a relação ar-combustível ideal para potência, economia e baixa emissão de poluentes.

2. Controle da ignição

A central define o avanço da ignição (momento da faísca na vela) para cada condição de operação. Um avanço correto melhora o desempenho e evita problemas como detonação (batida de pino).

3. Gerenciamento da marcha lenta

A ECU controla válvulas ou motores de passo para manter a rotação de marcha lenta estável, compensando cargas adicionais como o acionamento do ar-condicionado.

4. Controle de emissões

O módulo atua em conjunto com sensores de oxigênio (sondas lambda) e o sistema EGR para reduzir emissões de gases nocivos. Também gerencia catalisadores e filtros de partículas em motores mais modernos.

5. Controle de sobrealimentação

Em veículos turbo, a ECU regula a pressão de sobrealimentação por meio de válvulas de alívio (wastegate) ou geometrias variáveis, utilizando dados do sensor de pressão do turbo.

6. Estratégias de segurança

A ECU pode reduzir potência, limitar rotação ou entrar em modo de segurança (limp mode) quando detecta falhas graves, prevenindo danos maiores.



Por que a ECU é Sensível a Falhas de Instalação de Sensores

Embora seja projetada para funcionar em ambientes hostis, a ECU é vulnerável a problemas causados por erros na instalação de sensores, especialmente sensores de pressão. Isso ocorre por três fatores principais: sobrecargas elétricas, curtos-circuitos e dados incorretos.

1. Sensibilidade a Sobrecargas Elétricas

A ECU trabalha com sinais elétricos de baixa tensão (geralmente entre 0,5 V e 5 V para sensores analógicos). Uma instalação incorreta pode provocar:

• Inversão de polaridade: Conectar fios de forma invertida pode enviar tensão incorreta para o circuito interno da ECU, queimando trilhas e componentes.

• Picos de tensão: Conectar ou desconectar sensores com o sistema energizado pode gerar picos que ultrapassam a capacidade dos circuitos de proteção.

• Aterramento inadequado: Falta de aterramento ou aterramento incorreto pode criar diferenças de potencial que danificam entradas sensíveis.

Consequências:
Sobrecargas elétricas podem destruir resistores de proteção, conversores analógico-digitais e até o processador da ECU. Em muitos casos, o reparo não é viável e o módulo precisa ser substituído.



2. Sensibilidade a Curtos-Circuitos

Um curto-circuito ocorre quando a corrente elétrica flui por um caminho inadequado de baixa resistência, gerando calor excessivo e sobrecarregando componentes.

• Curto nos fios do sensor: Fios desencapados ou mal isolados podem entrar em contato, enviando corrente direta para a ECU.

• Conexões soltas: Conectores mal encaixados podem gerar faíscas e aquecimento, danificando pinos e trilhas internas.

• Umidade e oxidação: Água ou óleo nos conectores do sensor de pressão podem criar caminhos condutivos não previstos.

Consequências:
Curtos podem causar falhas intermitentes difíceis de diagnosticar, que eventualmente evoluem para danos permanentes no módulo.



3. Sensibilidade a Dados Incorretos

Mesmo quando não há dano físico imediato, dados incorretos vindos de um sensor mal instalado podem prejudicar a ECU de forma indireta.

• Leituras fora do padrão: A ECU interpreta como falha e pode acionar estratégias de emergência.

• Desgaste por sobretrabalho: Processar constantemente dados errados faz a ECU operar fora dos parâmetros normais, sobrecarregando outros sistemas.

• Erros cumulativos: Leituras erradas podem alterar os mapas de autoadaptação da ECU, prejudicando o funcionamento a longo prazo.

Consequências:
O motor pode apresentar falhas de funcionamento, consumo elevado, aumento de emissões e perda de desempenho. Em casos extremos, componentes internos podem sofrer danos físicos por funcionamento incorreto.



Exemplos de Como uma Instalação Incorreta de Sensor de Pressão Afeta a ECU

1. Polaridade invertida no sensor MAP

   • Resultado: Curto imediato nos circuitos de entrada da ECU.

   • Custo médio de reparo: Alto, podendo exigir troca do módulo.

2. Sensor incompatível instalado

   • Resultado: Sinais fora da faixa esperada, levando a ajustes errados de injeção e ignição.

   • Consequência: Perda de potência e aumento do consumo.

3. Instalação com sistema ligado

   • Resultado: Pico de tensão no momento da conexão.

   • Consequência: Danos instantâneos a circuitos sensíveis.

4. Cabo do sensor danificado por atrito

   • Resultado: Curto intermitente.

   • Consequência: Luz de injeção acesa e funcionamento irregular.



Como Prevenir Danos à ECU Durante a Instalação de Sensores

1. Desenergizar o sistema antes de instalar

   • Sempre desligar a chave de ignição e, preferencialmente, desconectar o polo negativo da bateria.

2. Utilizar sensores compatíveis e originais

   • Conferir códigos de peça e especificações de tensão.

3. Inspecionar conectores e chicotes

   • Garantir que não haja fios desencapados, conectores frouxos ou sinais de oxidação.

4. Seguir torque e posicionamento corretos

   • Evitar pressão mecânica excessiva que possa deformar ou quebrar o sensor.

5. Realizar testes após instalação

   • Verificar leituras via scanner automotivo para confirmar funcionamento correto.



Principais Erros de Instalação de Sensor de Pressão

O sensor de pressão é um componente crítico para o bom funcionamento do motor e de outros sistemas eletrônicos do veículo. Ele fornece informações precisas à ECU (Unidade de Controle Eletrônico), que utiliza esses dados para ajustar parâmetros como injeção de combustível, avanço da ignição e controle de pressão de turbo, entre outros.
Entretanto, diversos problemas podem surgir quando o sensor não é instalado de forma correta. Alguns erros, aparentemente simples, podem resultar em leituras incorretas, mau funcionamento do motor e até danos irreversíveis à ECU.



Uso de Peças Incompatíveis

A escolha do sensor correto é o primeiro passo para evitar problemas futuros. Instalar um sensor incompatível pode comprometer totalmente a operação do sistema.

Diferença entre Sensores Originais e Genéricos

• Sensores originais
  São fabricados seguindo rigorosos padrões de qualidade e calibrados para trabalhar exatamente com as especificações do sistema do veículo. Garantem compatibilidade elétrica, mecânica e de leitura com a ECU.

• Sensores genéricos
  Apesar de serem mais baratos, muitas vezes não seguem as mesmas especificações técnicas. Podem apresentar diferenças sutis em faixa de medição, curva de resposta e tensão de saída, o que afeta diretamente a precisão das leituras.

Riscos de Parâmetros Incompatíveis

• Leituras fora da faixa esperada pela ECU.

• Ajustes incorretos de mistura ar-combustível.

• Ativação indevida do modo de segurança (limp mode).

• Possibilidade de sobrecarga elétrica na entrada da ECU devido a voltagem incorreta.

• Desgaste prematuro de outros componentes por funcionamento inadequado.

Como evitar: Sempre verificar o código da peça, consultar o manual do fabricante e priorizar sensores originais ou de fabricantes reconhecidos.



Conexão Elétrica Incorreta

O correto funcionamento do sensor de pressão depende da integridade das conexões elétricas. Qualquer falha nessa etapa pode comprometer o sinal enviado à ECU.

Polaridade Invertida

• O sensor de pressão possui pinos específicos para alimentação, sinal e aterramento.

• Conectar esses fios de forma invertida pode gerar picos de tensão ou enviar corrente para pinos que não suportam carga, queimando instantaneamente componentes internos da ECU.

• Além do risco de dano imediato, a polaridade invertida pode também destruir o próprio sensor.

Como evitar: Seguir o diagrama elétrico do veículo e usar ferramentas adequadas para teste de polaridade antes da conexão.

Mau Contato ou Cabos Danificados

• Fios rompidos, isolamentos desgastados ou terminais frouxos provocam sinais intermitentes.

• Isso gera leituras instáveis, fazendo a ECU interpretar informações incorretas.

• O mau contato pode evoluir para aquecimento dos terminais e derretimento da isolação, aumentando o risco de curto-circuito.

Como evitar: Fazer inspeção visual, realizar testes de continuidade e substituir chicotes danificados antes da instalação.

Uso Inadequado de Conectores

• Adaptar conectores que não foram projetados para o sensor pode resultar em má fixação, infiltração de umidade e corrosão dos terminais.

• Conectores frouxos facilitam a vibração, que pode quebrar pinos e causar mau contato frequente.

Como evitar: Utilizar conectores originais ou equivalentes de alta qualidade, assegurando encaixe firme e vedação adequada.



Instalação Mecânica Incorreta

A fixação inadequada do sensor de pressão compromete não apenas sua leitura, mas também sua durabilidade e integridade física.

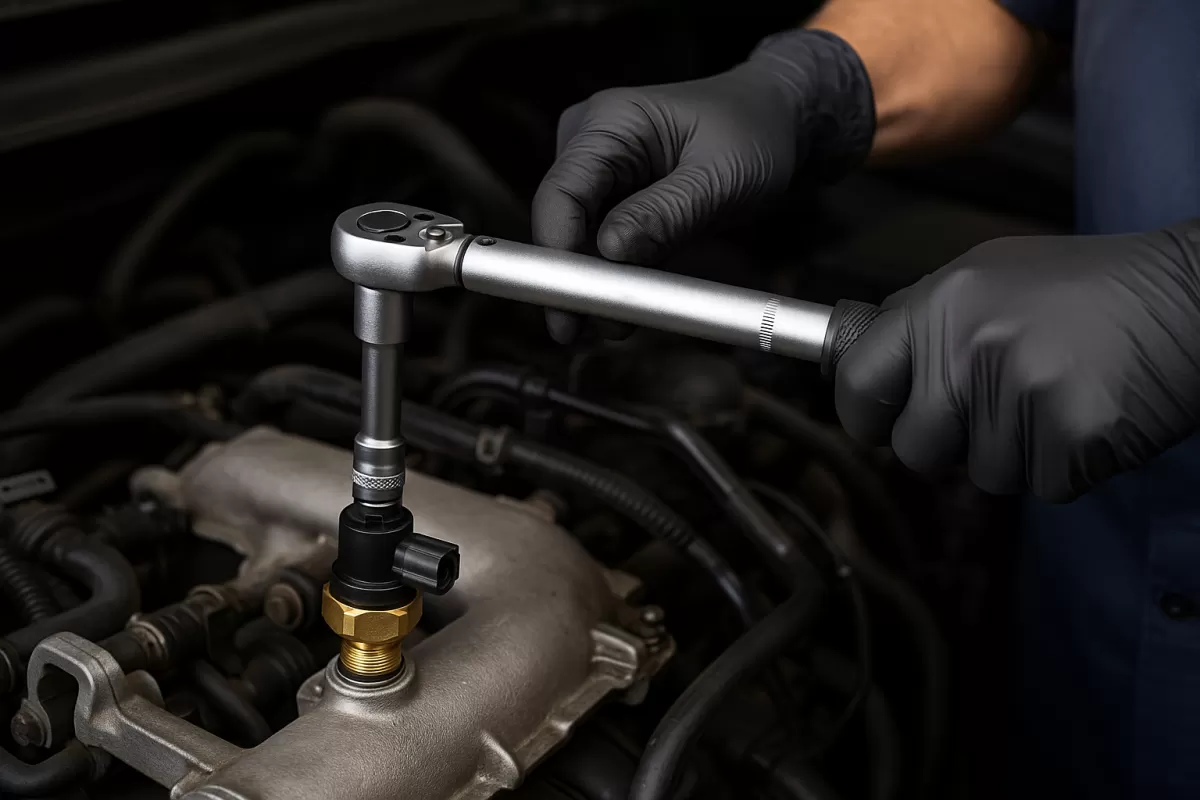

Torque Excessivo ou Insuficiente

• Torque excessivo: Pode trincar o corpo do sensor ou danificar a rosca de fixação, gerando vazamentos e falhas na vedação.

• Torque insuficiente: Pode permitir folgas que alteram a leitura da pressão real ou causam desprendimento do sensor durante o funcionamento.

Como evitar: Seguir o torque especificado pelo fabricante, utilizando torquímetro calibrado.

Vedação Mal Feita

• Falhas na vedação permitem a entrada de ar falso (em sensores MAP) ou vazamento de fluido (em sensores de combustível ou óleo).

• Isso distorce a pressão medida e gera dados incorretos para a ECU.

Como evitar: Utilizar anéis de vedação (O-rings) novos e compatíveis, aplicando graxa ou óleo específico quando indicado pelo fabricante.

Posição Incorreta no Coletor ou Sistema

• A posição de instalação influencia diretamente a leitura. Um sensor MAP instalado longe da fonte de pressão, por exemplo, terá resposta lenta.

• Instalar em ponto com turbulência ou vibração excessiva pode gerar leituras instáveis.

Como evitar: Respeitar a posição definida pelo projeto original do veículo e fixar o sensor em local protegido contra vibrações e impactos.



Falta de Calibração

Alguns sensores de pressão, especialmente os utilizados em sistemas industriais e veículos pesados, necessitam de calibração após a instalação para garantir a precisão das leituras.

Quando é Necessário Calibrar o Sensor

• Após substituição por peça nova.

• Após reparo de componentes associados (como sistema de combustível ou turbo).

• Quando há mudança significativa no software da ECU (reprogramação).

• Em sensores ajustáveis, onde a faixa de medição deve ser configurada.

Impactos de Leituras Erradas na ECU

• Enriquecimento ou empobrecimento indevido da mistura ar-combustível.

• Erros no controle da pressão de turbo, podendo causar sobrecarga mecânica.

• Ativação errada de alarmes e luzes de advertência no painel.

• Redução da vida útil do motor por funcionamento fora das condições ideais.

Como evitar: Seguir procedimentos de calibração especificados pelo fabricante, utilizando equipamentos de diagnóstico adequados.



Instalação com o Sistema Energizado

Esse é um erro comum e extremamente arriscado, cometido principalmente por falta de atenção ou na tentativa de agilizar o serviço.

Risco de Picos de Tensão

• Conectar ou desconectar o sensor com a chave ligada ou o motor em funcionamento pode gerar picos de tensão que ultrapassam a capacidade dos circuitos de proteção da ECU.

• Esses picos ocorrem devido à indução elétrica gerada pela variação súbita de corrente.

Possibilidade de Queima Imediata da ECU

• Um pico de tensão pode queimar de imediato componentes internos da ECU, como conversores analógico-digitais e microcontroladores.

• Em muitos casos, o reparo não é viável, sendo necessária a substituição completa da unidade.

Como evitar: Desligar totalmente o sistema antes de instalar ou remover o sensor, preferencialmente desconectando o polo negativo da bateria.



Consequências para a ECU e para o Veículo

A instalação incorreta de um sensor de pressão pode gerar uma série de problemas que afetam tanto a ECU (Unidade de Controle Eletrônico) quanto o próprio desempenho do veículo. Embora, em alguns casos, os sintomas apareçam gradualmente, existem situações em que os danos são imediatos e irreversíveis, resultando em alto custo de reparo ou até a necessidade de substituição completa de componentes.



1. Danos Elétricos Irreversíveis na ECU

A ECU é projetada para trabalhar com sinais de baixa tensão e correntes limitadas, geralmente variando entre 0,5 V e 5 V nos sensores analógicos. Qualquer alteração significativa nesses parâmetros pode comprometer permanentemente seus circuitos internos.

Como o Dano Ocorre

• Sobretensão: Conectar o sensor de forma incorreta (como inverter polaridade ou instalar com o sistema energizado) pode gerar picos de tensão que ultrapassam a capacidade de proteção da ECU.

• Curto-Circuito: Fios desencapados ou mau contato podem permitir que corrente excessiva flua diretamente para entradas sensíveis da ECU.

• Fuga de Corrente: Umidade ou óleo nos conectores podem criar caminhos condutivos não previstos, provocando aquecimento e degradação dos circuitos.

Efeitos Práticos

• Queima de conversores analógico-digitais (responsáveis por interpretar sinais dos sensores).

• Danos ao microcontrolador principal da ECU.

• Perda de comunicação com outros módulos do veículo.

• Impossibilidade de partida do motor.

Por que é um Problema Grave

Danos elétricos na ECU geralmente não são reparáveis de forma simples. Mesmo quando é possível reparar, exige mão de obra altamente especializada e, muitas vezes, a substituição é a única alternativa — o que envolve programação e sincronização com outros módulos eletrônicos do veículo.



2. Alterações nas Estratégias de Injeção e Ignição

A ECU utiliza as informações do sensor de pressão para determinar parâmetros críticos como tempo de injeção de combustível e avanço da ignição. Quando essas informações são incorretas, a central acaba aplicando estratégias inadequadas, prejudicando diretamente a performance e a eficiência do motor.

Impacto na Injeção de Combustível

• Mistura Rica: Leituras que indicam menos ar do que realmente está presente fazem a ECU injetar mais combustível do que o necessário. Isso provoca aumento de consumo, emissão excessiva de poluentes e formação de resíduos de carbono no motor.

• Mistura Pobre: Leituras que indicam mais ar do que realmente entra no motor levam a uma injeção insuficiente de combustível, causando superaquecimento, falhas de combustão e risco de danos às válvulas e pistões.

Impacto na Ignição

• Avanço Excessivo: Pode provocar detonação (batida de pino), aumentando o risco de danos mecânicos.

• Atraso Excessivo: Reduz a potência e eleva a temperatura dos gases de escape, podendo danificar o catalisador.

Efeito Acumulado

A repetição constante de ajustes incorretos de injeção e ignição não apenas compromete o desempenho, mas também acelera o desgaste interno do motor e dos sistemas de pós-tratamento de gases.



3. Aumento do Consumo de Combustível

Quando o sensor de pressão envia dados incorretos, a ECU perde a capacidade de calcular com precisão a quantidade ideal de combustível a ser injetada. O resultado é, na maioria das vezes, um aumento significativo no consumo.

Por que o Consumo Aumenta

• Leituras equivocadas tendem a levar a uma mistura rica, onde há mais combustível do que o necessário para queimar o ar admitido.

• O motor precisa trabalhar mais para compensar a falta de eficiência, exigindo mais combustível para manter o desempenho.

Sinais Visíveis

• Redução perceptível da autonomia por tanque.

• Odor forte de combustível não queimado no escape.

• Acúmulo de fuligem na saída do escapamento.

Impacto Financeiro

Mesmo pequenas variações no consumo representam aumento considerável nos custos de abastecimento a médio e longo prazo. Em veículos de uso intensivo, isso pode se traduzir em prejuízos expressivos ao final de cada mês.



4. Perda de Potência e Falhas Intermitentes

Um dos sintomas mais comuns de problemas na instalação do sensor de pressão é a perda de potência, muitas vezes acompanhada de falhas intermitentes no funcionamento do motor.

Como Isso Acontece

• Leituras imprecisas levam a ajustes inadequados na mistura e no ponto de ignição, prejudicando a queima de combustível.

• Em alguns casos, a ECU entra em modo de segurança (limp mode), limitando a potência para evitar danos maiores.

• Falhas intermitentes ocorrem quando o mau contato ou o problema de instalação provoca variações súbitas nos dados enviados à ECU.

Consequências Práticas

• Dificuldade para atingir velocidades mais altas.

• Respostas lentas do acelerador.

• Oscilações de rotação, especialmente em marcha lenta.

• Em casos extremos, o motor pode desligar de forma inesperada.

Impacto na Segurança

A perda súbita de potência durante ultrapassagens ou em vias rápidas representa risco direto à segurança do condutor e dos passageiros, tornando a prevenção essencial.



5. Custos de Reparo e Substituição

Os problemas causados por erros na instalação do sensor de pressão vão muito além de desconfortos e perdas de desempenho. Eles podem gerar custos elevados de reparo, principalmente quando envolvem danos à ECU.

Custo Médio dos Componentes

• Sensor de Pressão (MAP ou combustível): Pode variar de valores acessíveis até peças de alto custo, dependendo do modelo do veículo.

• Chicote e conectores: Embora menos caros, exigem mão de obra para substituição e podem demandar desmontagem parcial de componentes.

• ECU: É um dos itens mais caros em um veículo. Além do custo da peça, há despesas com programação, codificação de chaves e sincronização com outros módulos.

Mão de Obra Especializada

Reparos em sistemas eletrônicos exigem profissionais capacitados e ferramentas de diagnóstico avançadas. Isso eleva o valor final do serviço, especialmente em veículos modernos.

Custo Oculto

Enquanto o veículo está parado para reparo, há perda de produtividade (em frotas ou veículos de trabalho) e necessidade de transporte alternativo, gerando despesas adicionais.



Sintomas de que a ECU Pode Estar Sendo Danificada por um Sensor Mal Instalado

Um sensor de pressão mal instalado pode comprometer não apenas a precisão das leituras enviadas para a ECU (Unidade de Controle Eletrônico), mas também danificar seus circuitos internos. O problema é que, muitas vezes, esses danos começam de forma silenciosa, sem provocar uma pane imediata. Assim, reconhecer os sinais de alerta logo no início é fundamental para evitar que uma falha simples se transforme em um reparo caro e complexo.



1. Luz de Injeção Acesa

A luz de injeção, também conhecida como Check Engine Light, é o primeiro sinal visível de que a ECU detectou algo errado no sistema. Quando o sensor de pressão está mal instalado, a central recebe leituras inconsistentes ou incoerentes, ativando a luz de advertência.

Por que Isso Acontece

• Leitura fora da faixa esperada: A ECU compara o valor recebido com parâmetros pré-definidos. Se o valor estiver muito acima ou abaixo do esperado, é registrado um erro.

• Interrupções no sinal: Mau contato ou fios mal conectados podem gerar sinais intermitentes, confundindo o sistema.

• Tensão incorreta: Polaridade invertida ou aterramento inadequado pode enviar voltagem fora do padrão, gerando alerta imediato.

Efeitos na ECU

• Ativação de estratégias de emergência (limp mode) para proteger o motor.

• Registro de falhas na memória, que podem acumular-se e dificultar diagnósticos futuros.

• Possível sobrecarga de circuitos de entrada.

O que Fazer

• Utilizar um scanner automotivo para identificar o código de falha específico.

• Verificar a instalação elétrica e mecânica do sensor.

• Conferir a compatibilidade do componente com o modelo do veículo.

Importante: Ignorar a luz de injeção pode levar a danos progressivos na ECU e aumento dos custos de reparo.



2. Códigos de Falha Relacionados ao Sensor de Pressão

Sempre que a ECU detecta um problema de leitura no sensor de pressão, ela armazena um código de falha (DTC – Diagnostic Trouble Code) que ajuda na identificação do defeito. Esses códigos podem indicar desde falhas simples de comunicação até problemas mais graves, como curto-circuitos.

Códigos Mais Comuns

• P0105 a P0109: Relacionados ao sensor MAP (Manifold Absolute Pressure).

• P0190 a P0194: Relacionados ao sensor de pressão de combustível.

• P0235 a P0239: Relacionados ao sensor de pressão do turbo.

Causas Possíveis

• Fiação danificada ou rompida.

• Conectores oxidados ou mal encaixados.

• Sensor incompatível ou defeituoso.

• Instalação mecânica incorreta, provocando leitura imprecisa.

Riscos para a ECU

• Leituras fora do padrão podem forçar a ECU a recalcular constantemente parâmetros de injeção e ignição, aumentando o desgaste de processamento.

• Em casos de curto-circuito, os circuitos de entrada podem ser danificados.

Como Agir

• Ler os códigos de falha com um scanner OBD-II.

• Verificar integridade da fiação, conectores e aterramento.

• Testar o sensor com multímetro ou equipamento de diagnóstico.



3. Oscilações de Marcha Lenta

Oscilações na marcha lenta são um sintoma comum quando o sensor de pressão não fornece dados estáveis para a ECU. Isso acontece porque a central utiliza a leitura da pressão para controlar a quantidade de combustível e o avanço da ignição em marcha lenta.

Sintomas Característicos

• A rotação sobe e desce sozinha, sem intervenção no acelerador.

• Vibrações perceptíveis no volante e no painel.

• Motor ameaçando apagar ao parar em semáforos ou cruzamentos.

Como o Sensor Mal Instalado Provoca Isso

• Sinal intermitente: Mau contato ou fiação frouxa provoca variação repentina nos valores enviados à ECU.

• Vedação incorreta: Entrada de ar falso altera a pressão medida, confundindo a central.

• Sensor deslocado: Posição errada no coletor ou no sistema de combustível retarda ou distorce a leitura.

Impactos na ECU

• Ajustes constantes de mistura ar-combustível para compensar as oscilações.

• Maior desgaste dos atuadores, como válvula de controle de ar da marcha lenta.

• Potencial sobrecarga de processamento devido a variações rápidas de sinal.

Ação Recomendada

• Conferir o torque e a vedação na instalação do sensor.

• Revisar a integridade da fiação e a fixação do conector.

• Realizar teste dinâmico com scanner para verificar estabilidade da leitura.



4. Dificuldade de Partida

Quando o sensor de pressão está enviando dados incorretos, a ECU pode ter dificuldade para determinar a quantidade certa de combustível e o momento ideal da ignição no momento da partida, resultando em demora para ligar o motor.

Sinais Mais Comuns

• O motor gira (acionamento do arranque), mas demora para pegar.

• Partida falha e só ocorre após várias tentativas.

• Necessidade de pressionar o acelerador para ajudar na partida.

Causas Ligadas à Instalação do Sensor

• Sensor enviando pressão incorreta faz a ECU calcular mistura inadequada para o arranque.

• Mau contato interrompendo a leitura durante o momento crítico da partida.

• Falta de alimentação elétrica correta no sensor.

Riscos à ECU

• Tentativas repetidas de partida com mistura incorreta podem gerar explosões internas descoordenadas, sobrecarregando circuitos de controle.

• Se houver curto-circuito, a alimentação de outros sensores pode ser comprometida.

Como Solucionar

• Testar a leitura do sensor no momento da partida.

• Revisar conexões elétricas e aterramento.

• Substituir o sensor caso apresente leituras incoerentes mesmo após reinstalação.



Boas Práticas para Instalar Corretamente um Sensor de Pressão

O sensor de pressão é um dos componentes mais sensíveis e importantes do sistema eletrônico automotivo. Ele fornece informações essenciais para a ECU (Unidade de Controle Eletrônico), que as utiliza para ajustar parâmetros como injeção de combustível, avanço da ignição e controle de sistemas como turbo e EGR.
Por ser tão crítico, qualquer erro na instalação pode não apenas distorcer as leituras, mas também causar danos irreversíveis à ECU e a outros componentes.

A seguir, vamos apresentar boas práticas fundamentais para garantir que a instalação de um sensor de pressão seja feita com segurança, precisão e de acordo com os padrões técnicos exigidos.



1. Seguir o Manual Técnico do Fabricante

O manual técnico do fabricante é o guia oficial para a instalação correta do sensor. Ele contém informações precisas sobre torque de fixação, posição ideal, conexões elétricas e procedimentos de calibração.

Por que é importante seguir o manual

• Cada modelo de veículo e cada tipo de sensor possui especificações próprias.

• O manual evita improvisos que podem comprometer o funcionamento e a durabilidade do sensor.

• Garante que a instalação esteja dentro das normas de segurança e desempenho.

O que você encontra no manual

• Diagramas elétricos mostrando o posicionamento dos fios e pinos.

• Torque recomendado para fixação, evitando danos por aperto excessivo ou frouxidão.

• Procedimentos de teste para verificar o funcionamento após a instalação.

• Alertas e cuidados especiais para evitar sobrecargas elétricas e mecânicas.



2. Utilizar Ferramentas Adequadas

A instalação correta de um sensor de pressão não depende apenas de conhecimento técnico, mas também do uso de ferramentas adequadas.

Ferramentas recomendadas

• Torquímetro calibrado para garantir o torque correto de fixação.

• Multímetro para verificar tensão de alimentação e sinal de saída.

• Scanner automotivo para ler dados em tempo real e confirmar o funcionamento.

• Chaves e soquetes corretos que não danifiquem o corpo do sensor ou os conectores.

• Equipamentos de diagnóstico específicos quando exigidos pelo fabricante.

Riscos de usar ferramentas inadequadas

• Danos mecânicos ao sensor ou à rosca de fixação.

• Apertos incorretos, causando vazamentos ou leituras imprecisas.

• Dificuldade em identificar problemas elétricos.

Dica

Investir em ferramentas de qualidade aumenta a precisão da instalação e reduz o risco de retrabalho ou danos ao componente.



3. Conferir Compatibilidade Elétrica e Mecânica

Antes de instalar o sensor, é essencial confirmar que ele é totalmente compatível com o sistema do veículo — tanto na parte elétrica quanto na parte mecânica.

Compatibilidade elétrica

• Verificar a faixa de tensão de operação indicada pelo fabricante.

• Checar se o conector é do mesmo tipo e segue o mesmo esquema de pinos.

• Confirmar que a resistência interna do sensor está dentro do padrão (alguns sensores são piezorresistivos, outros capacitivos, com especificações diferentes).

• Avaliar se o sensor é projetado para trabalhar com a ECU do veículo.

Compatibilidade mecânica

• Conferir o tipo de rosca (métrica, BSP, NPT, etc.) e o diâmetro.

• Garantir que o encaixe físico seja idêntico ao original, evitando adaptações que comprometam a vedação.

• Verificar se o posicionamento de instalação corresponde ao especificado pelo fabricante.

Por que essa verificação é essencial

• Um sensor incompatível pode enviar sinais incorretos para a ECU, alterando todo o gerenciamento do motor.

• Adaptações mecânicas mal feitas podem causar vazamentos ou falhas na leitura da pressão.

• Diferenças elétricas podem provocar sobrecarga ou subalimentação, danificando o sensor e a ECU.



4. Fazer Teste de Leitura Após Instalação

Instalar o sensor corretamente não garante, por si só, que ele esteja funcionando de forma adequada. É fundamental realizar testes de leitura para confirmar a precisão dos dados enviados à ECU.

Como realizar o teste

1. Conectar o scanner automotivo ao conector OBD-II do veículo.

2. Selecionar o parâmetro correspondente ao sensor instalado (MAP, pressão de combustível, óleo, turbo etc.).

3. Observar os valores com o motor desligado e em funcionamento.

4. Comparar as leituras com as especificações do fabricante.

5. Realizar testes dinâmicos, acelerando e observando variações na pressão.

O que o teste pode revelar

• Leituras estáveis indicam funcionamento correto.

• Oscilações ou valores fora do padrão podem indicar mau contato, problema de vedação ou sensor defeituoso.

• Falta de sinal pode indicar erro de instalação ou defeito no componente.

Benefício

Realizar o teste imediatamente após a instalação permite corrigir problemas antes que eles causem danos à ECU ou ao motor.



5. Desligar o Sistema Antes de Conectar

Uma das regras mais importantes na instalação de sensores eletrônicos é nunca conectar ou desconectar o sensor com o sistema energizado.

Riscos de instalar com o sistema ligado

• Picos de tensão: O ato de conectar/desconectar cria variações instantâneas de corrente, que podem ultrapassar a capacidade de proteção da ECU.

• Curto-circuitos: Se os pinos tocarem acidentalmente em pontos errados, pode haver fluxo de corrente inadequado.

• Danos permanentes: Tanto o sensor quanto a ECU podem sofrer queima instantânea.

Procedimento seguro

1. Desligar a chave de ignição.

2. Aguardar alguns minutos para que a energia residual seja dissipada.

3. Em casos mais críticos, desconectar o polo negativo da bateria.

4. Realizar a instalação mecânica e elétrica do sensor.

5. Reconectar a bateria e ligar o sistema para teste.



Manutenção Preventiva e Cuidados com o Sensor de Pressão

O sensor de pressão é um dos elementos mais importantes para o bom funcionamento do motor e para a precisão das decisões da ECU (Unidade de Controle Eletrônico). Ele é responsável por medir parâmetros críticos, como a pressão no coletor de admissão, no sistema de combustível, no óleo de lubrificação ou no turbo, enviando esses dados à ECU para ajustes de injeção, ignição e outros controles.

Por estar exposto a variações de temperatura, vibrações, resíduos e, em alguns casos, fluidos, o sensor de pressão está sujeito ao desgaste natural e a falhas prematuras se não receber a atenção necessária. A manutenção preventiva é, portanto, essencial para prolongar sua vida útil, evitar problemas de funcionamento e proteger a ECU contra leituras incorretas que podem resultar em danos graves.



1. Inspeções Periódicas

Realizar inspeções periódicas é o primeiro passo para garantir que o sensor de pressão esteja operando dentro das especificações. Esse procedimento não apenas ajuda a identificar problemas incipientes antes que causem danos, mas também mantém a confiabilidade das informações enviadas à ECU.

Frequência Recomendada

• Veículos de uso diário: Inspeção a cada 10.000 km ou a cada revisão de rotina.

• Veículos de uso severo (off-road, transporte de carga, táxis, frotas): Inspeção a cada 5.000 km.

• Veículos de alto desempenho: Inspeção a cada revisão preventiva, dada a maior exigência sobre o sistema.

Itens a Verificar

1. Estado físico do sensor: Procurar trincas, deformações ou sinais de corrosão.

2. Conectores e chicote elétrico: Observar se há fios soltos, oxidação ou desgaste na isolação.

3. Vedação: Conferir se há sinais de vazamento de óleo, combustível ou ar.

4. Fixação: Garantir que o torque esteja correto, sem folgas ou aperto excessivo.

5. Leitura via scanner: Comparar os valores obtidos com os padrões definidos pelo fabricante.

Benefícios da Inspeção Periódica

• Evita falhas repentinas que possam gerar modo de segurança da ECU.

• Reduz o risco de leituras incorretas que comprometam a mistura ar-combustível.

• Prolonga a vida útil do sensor e de outros componentes eletrônicos.



2. Limpeza Adequada

O acúmulo de sujeira, óleo, combustível ou fuligem na superfície sensora do componente pode alterar a precisão das medições, interferindo no sinal enviado para a ECU. A limpeza correta é, portanto, parte essencial da manutenção preventiva.

Quando Fazer a Limpeza

• Sempre que for detectado acúmulo visível de resíduos.

• Durante revisões preventivas, especialmente em veículos que operam em ambientes com muita poeira ou poluição.

• Após serviços no sistema de admissão, combustível ou óleo que possam ter exposto o sensor a contaminantes.

Como Limpar de Forma Segura

1. Desligar o sistema elétrico: Sempre desconectar a bateria para evitar picos de tensão.

2. Remover o sensor com cuidado: Usar ferramentas adequadas e seguir o torque inverso recomendado para não danificar a rosca.

3. Utilizar produtos específicos:

   • Para sensores de pressão de ar (MAP e turbo): Spray limpador de sensores MAF/MAP, que não deixa resíduos e não danifica componentes eletrônicos.

   • Para sensores de óleo ou combustível: Limpadores desengordurantes compatíveis com eletrônicos.

4. Não utilizar ar comprimido diretamente na parte sensora: A pressão pode danificar o diafragma interno.

5. Secagem natural: Permitir que o produto evapore completamente antes de reinstalar.

Erros Comuns na Limpeza

• Utilizar solventes agressivos (como thinner ou gasolina), que atacam plásticos e componentes eletrônicos.

• Esfregar a parte sensora com objetos duros ou abrasivos.

• Ligar o sistema antes de o sensor estar completamente seco.

Benefícios da Limpeza Correta

• Mantém a precisão das medições.

• Evita falhas intermitentes devido a interferência de resíduos.

• Prolonga a vida útil do componente sem comprometer sua integridade.



3. Substituição Preventiva em Caso de Desgaste

Mesmo com inspeção e limpeza regulares, o sensor de pressão tem vida útil limitada. O desgaste natural do elemento sensível, a degradação de conexões internas e o envelhecimento dos materiais podem comprometer a precisão das leituras com o tempo.

Sinais de que é Hora de Substituir

• Leituras inconsistentes ou fora dos parâmetros mesmo após limpeza.

• Acionamento frequente da luz de injeção relacionado ao sensor.

• Presença de códigos de falha persistentes no scanner (como P0106, P0190, P0237).

• Danos físicos evidentes, como trincas ou pinos quebrados.

• Oxidação severa nos terminais de conexão.

Intervalo Médio de Substituição

• Em média, sensores de pressão podem durar entre 80.000 km e 150.000 km, dependendo do tipo de sensor e das condições de uso.

• Em veículos de uso severo, esse intervalo pode ser reduzido para 50.000 km.

Vantagens da Substituição Preventiva

• Evita falhas em momentos críticos.

• Reduz o risco de danos indiretos à ECU.

• Mantém a performance e o consumo de combustível dentro do esperado.



4. Uso de Peças Originais

O uso de peças originais ou de qualidade equivalente é uma das principais garantias de que o sensor de pressão funcionará corretamente e enviará dados precisos para a ECU.

Por que Escolher Peças Originais

• Precisão garantida: Atendem às especificações exatas do fabricante.

• Durabilidade: Utilizam materiais resistentes a variações de temperatura, vibração e contaminação.

• Compatibilidade total: Tanto elétrica quanto mecânica, evitando adaptações que podem gerar problemas.

• Confiabilidade: Passam por testes rigorosos de qualidade antes de serem liberadas para venda.

Riscos de Utilizar Peças Genéricas de Baixa Qualidade

• Leituras imprecisas que prejudicam o desempenho e aumentam o consumo.

• Vida útil reduzida devido a materiais inferiores.

• Possibilidade de sobrecarga elétrica e danos à ECU.

• Falhas prematuras que exigem substituição frequente.

Como Garantir a Originalidade

• Adquirir em distribuidores e lojas autorizadas.

• Verificar embalagem, selo de autenticidade e número de peça.

• Conferir a reputação do fabricante e a compatibilidade no catálogo oficial.



Conclusão

Ao longo deste conteúdo, ficou evidente que a instalação correta do sensor de pressão é muito mais do que um simples procedimento mecânico ou elétrico: trata-se de uma etapa fundamental para preservar a integridade da ECU (Unidade de Controle Eletrônico) e garantir que o motor funcione de forma eficiente, econômica e segura. Pequenos erros de montagem — como inversão de polaridade, mau contato, vedação inadequada ou utilização de peças incompatíveis — podem gerar consequências graves, resultando em danos irreversíveis ao módulo eletrônico, aumento no consumo de combustível, perda de desempenho e, principalmente, altos custos de reparo.

Prevenção é Sempre Mais Barata que Correção

A máxima "é melhor prevenir do que remediar" se aplica perfeitamente ao caso da instalação de sensores de pressão. Seguindo boas práticas, como desligar o sistema antes de conectar o sensor, conferir compatibilidade elétrica e mecânica, aplicar o torque correto e realizar testes de leitura após a instalação, é possível evitar problemas sérios e manter o veículo funcionando de maneira confiável.

Mais do que isso, a prevenção garante que a ECU opere sempre com dados confiáveis, evitando ajustes incorretos que possam comprometer não apenas o desempenho, mas também a durabilidade do motor e de todo o sistema eletrônico.

A instalação correta do sensor de pressão é um processo técnico que exige atenção aos detalhes, uso de ferramentas adequadas e, muitas vezes, apoio de um profissional qualificado. Tratar essa tarefa como algo simples ou secundário é um erro que pode custar caro, tanto em termos financeiros quanto de segurança e confiabilidade do veículo.

Portanto:

• Invista em conhecimento técnico, seja por meio de capacitação própria ou contratando um profissional especializado.

• Respeite as especificações do fabricante e utilize apenas peças originais ou de qualidade equivalente.

• Priorize a prevenção: pequenos cuidados na instalação podem evitar prejuízos significativos no futuro.

• Valorize a segurança e a durabilidade do sistema eletrônico, entendendo que a ECU depende totalmente de leituras corretas para funcionar adequadamente.

Seguindo esses princípios, é possível maximizar a vida útil do sistema, evitar danos caros e garantir que o veículo opere com eficiência, economia e desempenho ideais.

---

Perguntas mais comuns - Erros de Instalação de Sensor de Pressão que Podem Danificar a ECU
